破線や点線はデザインワークで様々な場面で使う要素のひとつです。
波線を作りたいけど、思ったような間隔の波線ができない。なんて事ありませんか。
この記事では波線、点線の正しい作り方と丸い点線の作り方など、その応用を紹介をします。
破線・点線を描く
破線の設定では「線幅」「線分」「間隔」という言葉が出てきますが、以下の部分を表します。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/bc096371fe51fb4ea391ffb50829580b.png)
- 線分…点線の線の長さ
- 間隔…点線のアキ(線分と線分のアキ)
- 線幅…線の太さ
破線・点線は「線パネル」で設定をします。この後詳しくやり方を解説します。
破線・点線の作り方
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/How-to-make-wavy-and-dotted-line01.png)
- ペンツールで線を描きます。【塗り:なし】【線:黒】
ペンツール使い方を詳しく書いた記事を参考にどうぞ。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/59fa937194eec25d474936e0a8c9be32.png)
- 今作った線を選択した状態で「線パネル」の破線にチェックを入れます。
破線にチェックを入れると、すでに「線分」に数値が入っていて点線になります。
入力されている数値が「間隔」と「線分」の長さになり、繰り返しになります。
数値を20ptに変更すると線分が20pt、間隔が20ptとなり、線分と間隔が同じ長さで作られます。
では次に線分と間隔のそれぞれの長さの調整方法を紹介します。
線分と間隔の調整
線分と間隔の調整することで様々な点線が制作できます。
破線・点線の基本
- 入力されている数値が一つのセットとなり、以降そのセットを繰り返します。
- 必ず「線分」と「間隔」のセットで数値を入力します。
例えば その1
線分に10pt、間隔に20pt入力すると
10ptの線分と20ptの間隔のセットが以後繰り返されます。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/ac70d0f1cf6dbb0cefd95bce4eecb2fe.png)
例えば その2
線分に20pt、間隔に5pt、線分に8pt、間隔に5pt入力すると
「20ptの線分と5ptの間隔と8ptの線分と5ptの間隔」のセットが以後繰り返されます。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/23132acaa47dad856b36620a7834b830.png)
例えば その3
線分に20pt、間隔に5pt、線分に8pt、間隔に5pt、線分に8pt、間隔に5pt入力すると
「20ptの線分と5ptの間隔と8ptの線分と5ptの間隔と8ptの線分と5ptの間隔」のセットが以後繰り返されます。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/3be829b64acfdb0e96c503e1c16ab9d8.png)
入力した数値に関係なく「線分」-「間隔」-「線分」-「間隔」…と繰り返します。
なので、必ず「線分」と「間隔」のセットで入力します。
- 「線分」と「間隔」をセットにする訳
例えば、線分10pt、間隔20pt、線分5ptと入力しました。
「線分10pt・間隔20pt・線分5pt」の数値をセットに繰り返します。
破線は数値に関係なく「線分」-「間隔」を繰り返すので、繰り返しの2回目以降、最初の10ptが間隔になり、間隔だった20ptが線分になります。
なので、線分と間隔はセットで入力する必要があります。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/0257611b03c0825a0ecfb94a40e40269.png)
- 線分のみの入力の場合
線分のみ入力した場合は、線分の数値を「線分」-「間隔」で繰り返すので、等間隔の波線ができます。
線分と間隔を同じにする時は、最初の線分のみの入力で、線分と間隔が同じ破線を作ることができます。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/6ced4f26270d57e1929323ed0de98400.png)
線端の設定
「線端」とは線の端の形状のことです。
線端の種類は「線端なし」「丸型線端」「突出線端」の3種類です。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/99ee68d8e13b0905f947a76da92f1072.png)

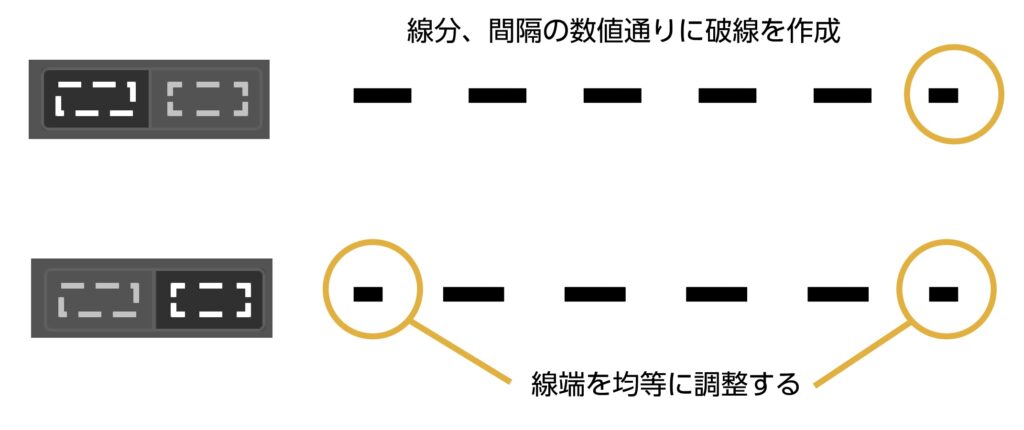

破線のコーナーと先端の設定
破線のコーナーと先端の調整できます。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/faaaf075f2e67c318812e1f66fc80489.png)
四角に破線を適用すると、コーナー部分が不規則になってしまします。
左の画像は、線分、間隔を入力した数値通りの指定です。
右がコーナー、先端を整列させる指定となります。線分、間隔が調整されます。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/06388e64c022f3e1ee914ee5a4444db4.png)
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/06/6f293bb289c9d6749113bf33d494aa3d.jpg)
いろいろな破線・点線
いろいろな破線・点線の作り方を紹介します。
点線を丸にした破線
線端を丸型線端にして、【線分0mm】【間隔5mm】に設定すると丸の点線ができます。
線分を「0」にするのがポイントです!
![点線03](https://clip-blog.com/wp-content/uploads/2022/02/Line-production03.png)
線幅4pt・線分0pt・間隔・8pt
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/98505dc339a1f06f5b9d763b5d421ed1.png)
線幅2pt・線分0pt・間隔・10pt
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/0243ea3fe403711b48344d4a3506ce0a.png)
一点鎖線:線幅2pt 線分15pt・間隔3pt・線分3pt・間隔3pt
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/d60d81a7c0b625220be64f6f23b21ba8.png)
二点鎖線:線幅2pt 線分15pt・間隔3pt・線分3pt・間隔3pt・線分3pt・間隔3pt
![](https://clip-blog.com/wp-content/uploads/2022/02/bf4dbbc4c3cf4a2d5b8729184be71487.png)
破線のアウトライン化
破線をアウトライン化する方法を紹介します。
作成した波線を選択した状態で、上のメニューの「オブジェクト」→「パス」→「パスのアウトライン」を選択します。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/865d9d7dc62ea501b2e380f9827df9a1.png)
破線の応用
線路の作り方
マップで使われる線路の作り方を紹介します。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/66e5f791f9dbe64435dbbdb855fc43ae.png)
❶ペンツールで線を作ります。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/0e3608b8a8c6cd37adc3e9e9f9eb8af9.png)
❷「アピアランス」パネルにある線を選択して、線幅7pt・色は黒を指定します。
❸「アピアランス」パネルから、新規線を追加アイコンをクリックして線を追加します。
❹追加した線を選択して、線の色は白、線幅は5ptに指定します。
![破線・点線を描く](https://clip-blog.com/wp-content/uploads/2022/02/98832aab0fed9c5fa3fe03c9dce83a7a.png)
❺そのまま「線」パネルの「破線」にチェックを入れます。線分に20ptを入力します。
❻線路ができました。先端の整列に指定すると先端が整います。
アピアランスパネルの使い方を詳しく書いた記事も参考にどうぞ。
まとめ
点線は、今回紹介した作り方の他に「ブラシライブラリ」に保存されているデータでも作ることが可能です。
「ブラシパネル」の「ブラシライブラリ」から設定できます。
(ブラシパネル:「ウィンドウ」→「ブラシ」)
参考になったら幸いです。
